¶ Artikel ist im Entstehen!!!

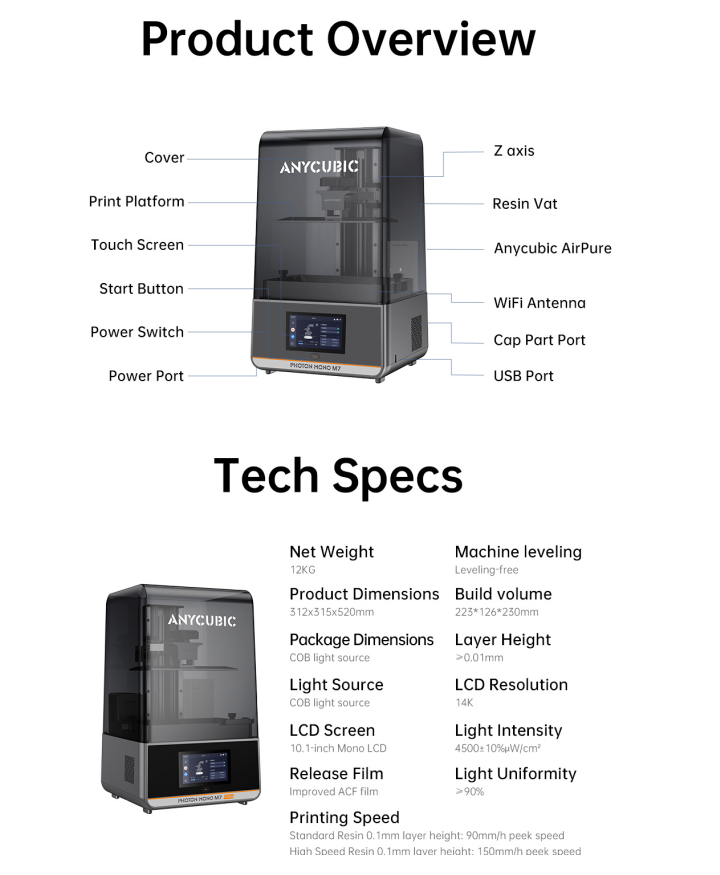

¶ Resin Drucker
SLA- bzw. DLP- oder zusammengefasst Resin-Drucker arbeiten im Gegensatz zu Filamentdruckern mit flüssigen Chemikalien. Der Einsatz von Schutzhandschuhen, ggf. einer Brille sowie eine ausreichende Lüftung ist notwendig. Kontakt mit der Haut ist zu vermeiden. Die Sicherheitshinweise der verwendeten Chemikalien müssen vor der Verwendung gelessen werden.
Im Rahmen unseres Vereins sind nur wasser-waschbare Resins zulässig. Das hantieren mit literweise Isopropanol-Alkohol auf dem Vereinsgelände ist untersagt.
Wasser, welches mit Resin in Verbindung gekommen ist, muss vor dem Wegschütten mit einer UV-Härtungslampe behandelt werden. Damit werden die Resinreste im Wasser gehärtet und können ausgefiltert werden. Die Umwelt dankt es uns!
Das deutsche Handbuch findest du hier: https://wiki.anycubic.com/photon-mono-m7-pro/anycubic_photon_workshop-de-v0.2.0-b.pdf . Es beschreibt die Anwendung des Slicers sowie die im Slicer vorhandenen Möglichkeiten, aber nicht das Gerät selbst.
Die Nutzungsvereinbarung findet ihr hier: resin_drucker_nutzungsvereinbarung_v1.pdf
¶ Auswahl Resin
Es gibt verschiedene Resins, die für die Maschine geeignet sind. Grundsätzlich sind im Verein wasserwaschbare Resins vorgeschrieben, da bei Isopropanol-waschbaren Resins eine erhöhte Geruchsbelästigung und schädliche Dämpfe produziert werden. Desweiteren ist Isopropanol brennbar und bedarf dann erhöhter Aufmerksamkeit bei Benutzung und Lagerung.
Resin härtet mit UV-Licht aus. Das gilt nicht nur im Drucker oder in der Wash&Cure-Einheit, sondern auch bei Sonnenlicht oder einer UV-Lampe. Daher entsprechend sorgsam umgehen und ein Festkleben von Resin an Geräteteilen, Arbeitsflächen etc verhindern. Im Zweifelsfall lieber sofort reinigen!

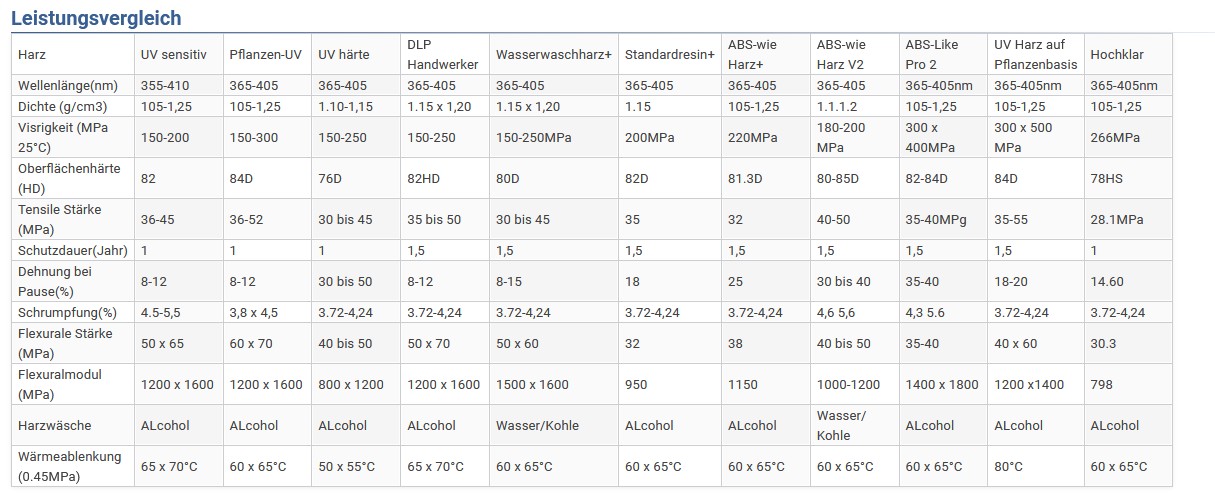

Quelle: https://wiki.anycubic.com/en/filament-and-resin/resin-guide
Wir verwenden ausschliesslich (!) die Resine in den Spalten mit "Harzwäsche=Wasser"
Die Resin-Flasche immer verschlossen halten und lichtgeschützt aufbewahren.
Vor Entnahme von Resin die Flasche schütteln.
Scbutzmaßnahmen (siehe oben) nicht vergessen!
Lagertemperatur von Resin:
Verarbeitungstemperatur von Resin: 25 - 30°C (!!!) Bei tieferen Temperaturen ist das Harz zähflüssiger und benötigt ggf. andere Druckparameter wie Belichtungszeit oder Wegezeiten.
Haltbarbeit von Resin:
Die Haltbarkeit von UV-härtendem, wasser-waschbarem Resin für 3D-Drucker hängt von verschiedenen Faktoren ab, insbesondere von der Lagerung.
-
Ungeöffnet und richtig gelagert: Viele Hersteller geben ein Mindesthaltbarkeitsdatum von einem Jahr an. Bei optimaler Lagerung (kühl, dunkel, trocken, verschlossen) kann Harz jedoch auch länger als ein Jahr haltbar sein und noch gut drucken. Es gibt Berichte von Nutzern, die Harz auch nach mehreren Jahren noch erfolgreich verwendet haben.
-
Geöffnet und richtig gelagert: Sobald das Harz geöffnet wurde, kann es etwas schneller altern. Dennoch, wenn es in der Originalflasche, gut verschlossen und lichtgeschützt bei Raumtemperatur (idealerweise 15-25°C) gelagert wird, kann es mehrere Monate bis zu einem Jahr oder länger halten.
-
Im Harzbehälter des Druckers: Viele Nutzer lassen das Harz auch wochenlang im Harzbehälter des Druckers. Auch hier ist die Umgebung entscheidend. In einem kühlen, dunklen Raum hält es länger als in einem warmen, sonnigen Büro. Es ist ratsam, das Harz nach dem Drucken zurückzufiltern, um ausgehärtete Partikel zu entfernen und die Lebensdauer zu verlängern.
Wichtige Faktoren für die Haltbarkeit:
- Lichtschutz: UV-Harz härtet unter UV-Licht aus. Daher ist es entscheidend, es vor jeglicher Lichtquelle (insbesondere Sonnenlicht und starkem UV-Licht) zu schützen. Die Flaschen sind in der Regel undurchsichtig, aber direkte Sonneneinstrahlung sollte vermieden werden.
- Temperatur: Die ideale Lagertemperatur liegt zwischen 15 und 35°C. Extreme Kälte (unter 15°C) oder Hitze können die Viskosität und die Druckeigenschaften des Harzes negativ beeinflussen.
- Verschluss: Die Flasche sollte immer fest verschlossen sein, um das Eindringen von Luft und Feuchtigkeit zu verhindern. Feuchtigkeit kann unerwünschte Reaktionen hervorrufen.
- Herstellerangaben: Beachten Sie immer die spezifischen Empfehlungen des Herstellers auf der Harzflasche. Manche Hersteller geben ein "Produktionsdatum" (P) und ein "Ablaufdatum" (E) an.
Anzeichen, dass Harz "schlecht" werden könnte:
- Veränderte Viskosität: Das Harz wird dicker oder klumpiger.
- Farbveränderung: Das Harz verändert seine Farbe oder es bilden sich Ablagerungen.
- Schlechte Druckergebnisse: Die Drucke werden nicht mehr präzise, haben Risse oder brechen leicht.
Zusammenfassend lässt sich sagen, dass wasser-waschbares UV-Resin bei richtiger Lagerung (kühl, dunkel, trocken und gut verschlossen) in der Regel mindestens ein Jahr haltbar ist und oft auch deutlich länger verwendet werden kann. Ein sorgfältiger Umgang verlängert die Lebensdauer erheblich.
Färben von Resin: Es gibt spezielle Resins die sich färben lassen. Bisher haben wir hierzu keine Erfahrungen.
¶ Druckvorbereitung
Überprüfen, ob alle benötigten Werkzeuge und Hilfsmittel bereitliegen:
Genügend Küchenpapier ("ZEWA")?
Genügend Handschuhe (Nitril)?
Maske?
Isopropanol (kleine Mengen)?
ggf. Schürze, Schutzbrille
¶ Objekt slicen
siehe Handbuch von Anycubic
¶ Objekt drucken

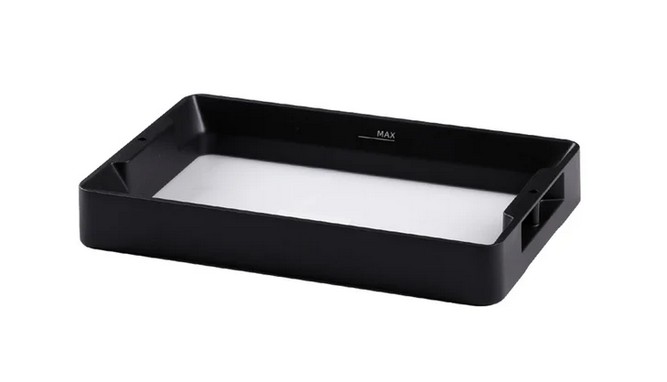

¶ Kontrolle des Resinbehälters
Der Resinbehälter sollte frei von Kunststoffresten sein und die Druckfolie sauber (und ohne Löcher) sein. Evtl mit Isopropanol vorsichtig innen reinigen! (Siehe auch Nutzungserklärung)

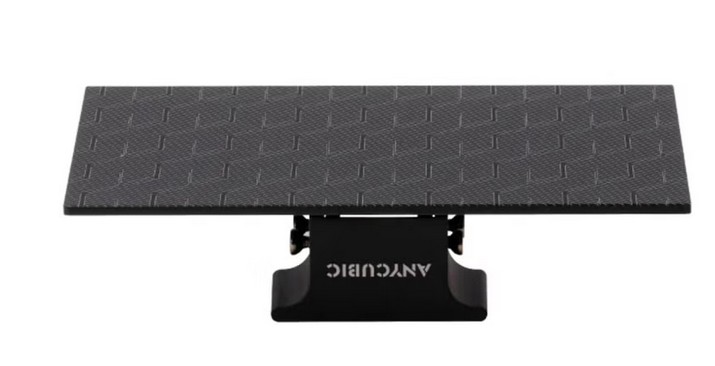

¶ Kontrolle der Druckplatte
Bitte überprüfen, on die Druckplatte euf der Unterseite sauber ist. Eventuell reinigen mit Isopropanol. Druckplatte zum Einfüllen des Resins möglichst etwas hochfahren.
¶ Einfüllen Resin
Sicherheit (Handschuhe, Maske, .. ) beachten!
Jetzt das Resin einfüllen - es sollten mindestens 1..1,5 cm sein. Bitte den Maximalfüllgrad beachten (evtl muss während des Druckes nachgefüllt werden). Resinflasche wieder verschließen!
¶ Druck
... muss noch beschrieben werden, am besten beim nächsten Versuch ..
Man kann diese Zeit (oder zumindest die letzten Minuten des Druckens) gut zum Vorbereiten der Wascheinheit benutzen.
¶ Objekt entnehmen
Achtung: Kontakt mit Resin - Sicherheitsvorkehrungen beachten
Das Objekt mit dem Druckbett aus dem Drucker nehmen. In einem grossen Gefäß grob reinigen! Pinsel empfehlenswert.
Objekt vom Druckbett entfernen und in den Korb der Wascheinheit legen und diesen in den Reinigungsbehälter der Wascheinheitablegen.
Gewaschen wird in unserem Fall mit Wasser. Bitte nur soviel Wasser wie benötigt verwenden, weil dieses Wasser durch die Reinigung Resin enthält und vor der Entsorgung mit UV-Bestrahlung behandelt werden muss.
... ggf weiter detaillieren ...
Bevor man mit der Reinigung des Druckers beginnt, kann man das Objekt schon einmal in die Wascheinheit legen und den Waschvorgang starten.
¶ Reinigung der Maschine
Auch wenn das Resin 1..2 Tage im der Maschine verbleiben darf, sollte bei uns jedes Mitglied nach dem Druck die Maschine wieder in einen sauberen Zustand versetzen. (Es sei denn, man druckt innerhalb von ein bis zwei Tagen weiter. (Überschneidungen im Kalender beachten)
¶ Reinigung des Druckbettes
Da das Druckbett auch in das Resin eingetaucht ist, muss es jetzt auch gründlich gereinigt werden. Je nach Art des Resins wird hierzu Wasser und ggf. kleine Mengen Isopropanol genutzt. Das Druckbett anschließend abtrocknen.
¶ Rückfüllen des Resins
... weiter detaillieren ...
¶ Reinigung des Druckbehälters
https://de.anycubic.com/blogs/news/wie-sie-ihr-harzfass-und-ihre-fep-folie-richtig-reinigen
... weiter detaillieren...
¶ Reinigung der Werkzeuge (Spatel etc)
... weiter detaillieren ...

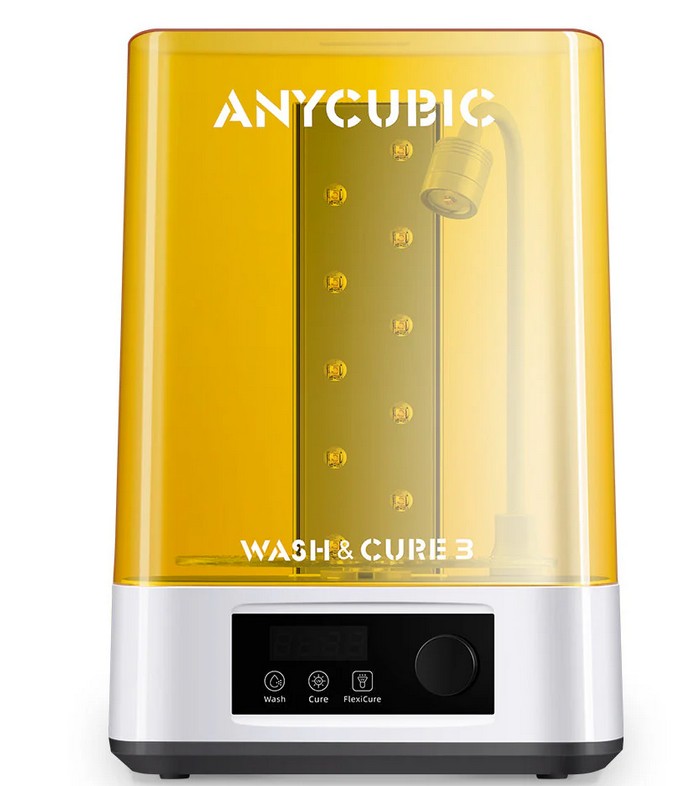

¶ Wasch- und Härtungseinheit
Der fertige SLA-Druck muß nach dem Druck noch gewaschen und gehärtet werden.
Eine recht gute Anletung hierzu: https://drucktipps3d.de/resindruck-waschen-und-entsorgen/
¶ Waschen des Objektes
Nach dem Drucken des Objektes und der Entfernung von der Druckplatte muss das Objekt als erstes gewaschen werden. Dieses erfolgt in der Wasch- und Härtungseinheit. Hierzu wird in den Behälter Reinisungsflüssigkeit (entweder Leitungswasser oder Isopropanolalkohol) eingefüllt und das Druckobjekt mittels des Korbes in den Behälter gehängt.
Empfohlene Waschzeit: 3..5 Minuten, bei größeren Teilen bis zu 10 Minuten (recht unterschiedliche Angaben im Web)
In dieser Zeit kann man schon einmal mit der Reinigung des Druckers beginnen
Das Objekt sollte anschließend abtrocknen. Entweder an der Luft trocknen oder einen Fön zur Hilfe nehmen.
¶ Entfernen der Stützstrukturen
Im Web wird von einigen die Entfernung der Stützstruktur vor dem Härten entfernt. Das sollte bei ungehärteten Stützen einfacher sein, ob jedoch dann leichter Teile vom ungehärteten Objekt abbrechen, ist abzuwägen.
¶ Härten des Objektes:
In dem nächsten Schritt muss das getrocknete(!) Objekt gehärtet werden. Hierzu wird es auf die durchsichtige Drehplatte positioniert und der Deckel der Einheit übergestülpt. Ohne Deckel wird die UV-Beleichtung nicht eingeschaltet!.
Noch flüssiges Harz würde jetzt auf den Drehteller tropfen und anschließend dort aushärten. Dieses ist unbedingt zu vermeiden, da es sich dort gehärtet nur schwer entfernen lässt.
Dauer des Härtungsvorganges: 3.. 10 Minuten siehe https://de.anycubic.com/blogs/news/wie-lange-mussen-3d-kunstharzdrucke-ausharten
¶ Reinigung der Wasch- und Härtungseinheit
¶ Waschbehälter und Objektkorb reinigen
Handschuhe empfehlenswert
Ist es sinnvoll vorher mit einer UV-Lampe zu arbeiten? Wird zum Teil bei Isopropanol empfohlen und hat den Vorteil, dass sich jetzt schon die Resinreste verhärten. Unsere Wash&Cure Station lässt jedoch die Haube nicht üner den Waschbehälter zu, damit müsste eine andere UV-Lampe benutzt werden.
Bei Verwendung von Wasser zum Waschen beide Teile in einer größeren Wanne reinigen.
Sollte bei vorheriger UV-Bestrahlung einfacher gehen, da das Resin ausgeflockt ist und nur noch Wasser sals Flüssigkeit vorhanden ...
¶ Restmüll
Die Hauptkomponenten von flüssigem Harz sind: Polyurethan Acryl, Acrylmonomere, Photoinitiatoren und Pigmente.
Als Abfallflüssigkeit wird hier sowohl die Flüssigkeit aus den Waschvorgang des 3D-Druckstücks als auch Flüssigkeit beim Reinigen der Druckerteile (Druckbett, Spatel, ...) betrachtet.
Die Reinigungslösung (auch bei Verwendung von Wassere) NICHT direkt in der Kanalisation entsorgen sondern erst behandeln
Legen Sie die Abfallflüssigkeit in einen transparenten Behälter unter Sonnenlicht/Ultraviolettlicht, warten Sie, bis das Harz innen vollständig verfestigt und ausgedehnt ist. Dann die festen Rückstände herausfiltern und bei Isopropanol ggf warten, bis der Alkohol verdampft ist.
Verfestiges Harz kann als Plastik dem Restmüll zugeführt werden.
Die gefilterte Reinigungslösung kann wiederverwendet werden. Das macht aber nur Sinn bei Alkohol/Isopropanol als Reinigungslösung in speziell gekennzeichneten Behältern (nicht mit normalen Isopropanol für Repair Cafe mischen!).
Isopropanol nicht in der Kanalisation entsorgen sondern als Giftmüll##/Problemmüll abgeben.
¶ Wartung des Gerätes
¶ Neuleveln der Druckplatte
siehe Video https://youtu.be/HJCiXEsl7-4?si=2S0jzOvQzwxrKDR4
¶ Austausch der Filmplatte
https://wiki.anycubic.com/en/resin-3d-printer/photon-mono-m7-series/acf-film-replacement
