¶ STEP-FOUR Basic 540
¶ Allgemeines

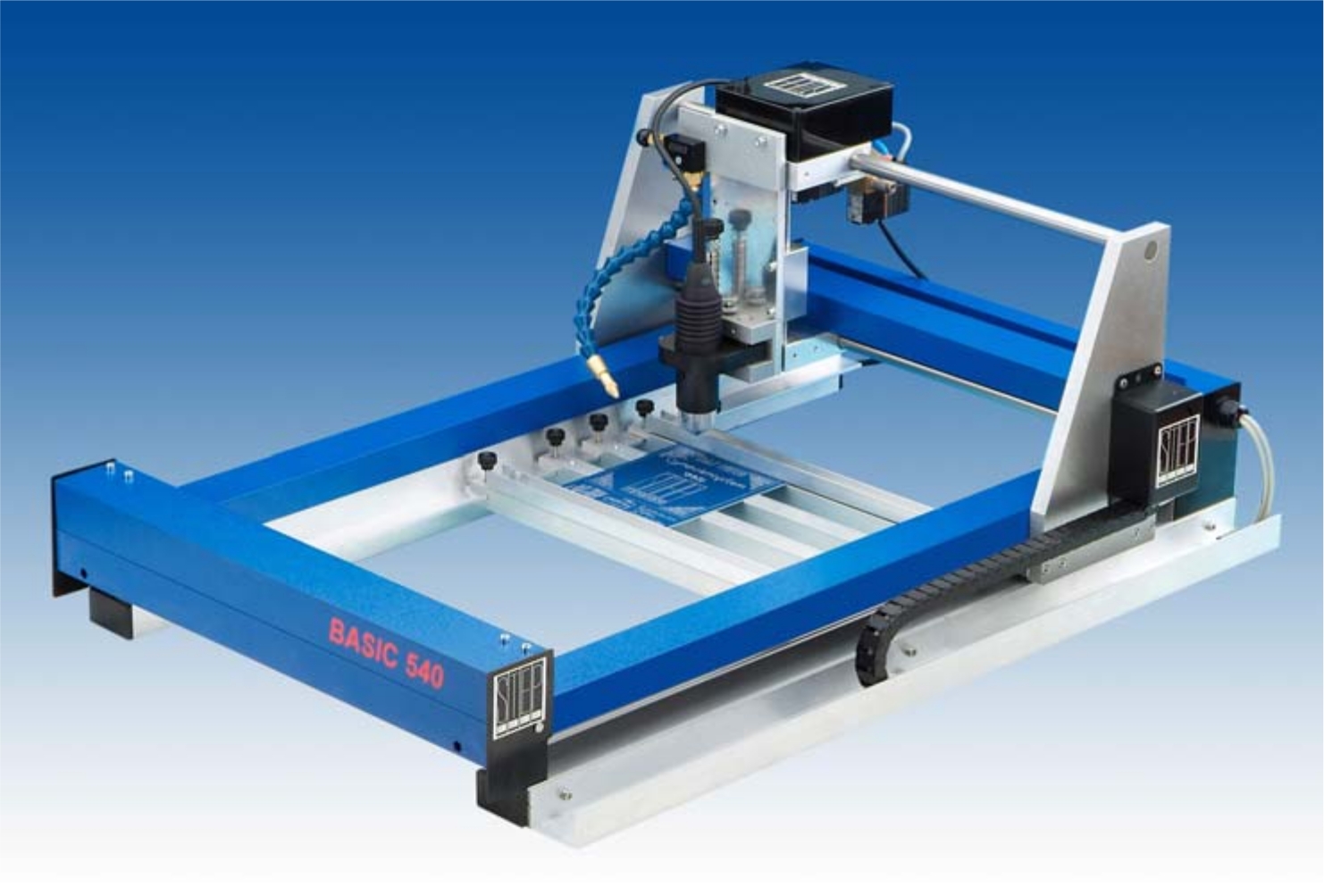

STEP-FOUR: Salzburger Firma, die CNC-Maschinen hergestellt hat (unter anderem Basic 540).
Ursprüngliche STEP-FOUR Website: stepfour.at (offline, siehe Überbleibsel auf archive.org)
Altes Step4 Forum: yesyes.rc1.at (offline, siehe Überbleibsel auf archive.org)
¶ Technische Daten
| Positionierbereich (X/Y/Z) | 510 x 308 x 70 mm |
| Außenmaße (X/Y/Z) | 850 x 580 x 350 mm |
| Positioniergeschwindigkeit | 2000 mm/min |
| Wiederholgenauigkeit | +/- 0.025 mm |
| max. Umkehrfehler | < 0.05 mm |
| max. Positionierfehler | < 0.1 mm /100 mm |
| Gewicht der Mechanik | 20 kg |
¶ Schnittstellen an Basic 540 (Motor Controller SF-C2)
STEP-FOUR Basic 540 verbaut den Motor Controler SF-C2.
¶ Eingänge (Vorderseite)
- Netzanschluss: 230V (115V)
- Anschluss Schneid-/Frästrafo, SF-Interface, …
- Computer Parallelschnittstelle Druckeranschluss LPT1/LPT2
¶ Ausgänge (Rückseite)
- A: Leistungsausgänge für Schrittmotoren X und Y
- B: Leistungsausgänge für Schrittmotoren X2 und Y2 (nur bei Schneideanlagen)
- C: Leistungsausgänge für Schrittmotor Z, Eingänge für Referenzschalter
- D: Ausgänge Rel. 1 und Rel. 2 zur Ansteuerung der Not-Aus/Relaisbox
¶ Software
¶ Xpert Mill
Nur lauffähig auf Windows XP
Zwei Ausführungen:
- Xpert Mill
- Xpert Mill LT
Versionen:
- V1
- V2
- V3
- V4 (2002-12)
¶ WinPC-NC
Software zur Ansteuerung verschiedener CNC-Fräsen (Übersicht). STEP-FOUR Basic 540 wird ebenfalls unterstützt (Quelle).
Achtung: Laut Website sind Adapter notwendig.
Preise: 150 - 1000 € (Quelle)
Kompatibilität:
- V4: Ab Win XP
- V3: Ab Win XP (auch Win 10 laut Handbuch)
- V2.5: Win 2000, Win XP, Win Vista, Win 7, Win 8, Win 8.1 (je nach Ausführung)
¶ LinuxCNC (ehem. EMC2)
LinuxCNC (the Enhanced Machine Control) is a software system for computer control of machine tools such as milling machines and lathes, robots such as puma and scara and other computer controlled machines up to 9 axes.
Installation: Siehe Website (möglich als Paket-Installation unter Debian/Ubuntu oder als Live/Install-ISO).
Notizen zur Nutzung von LinuxCNC/EMC2 zusammen mit STEP-FOUR Basic 540:
- Basic 540 kann mit LinuxCNC/EMC2 genutzt werden.
- Man braucht eine Konfiguration, die von The Cool Tool zur Verfügung gestellt wurde (
emc2-cooltool-configs_1.03_i386.zip). Re-Upload mit Beschreibung hier mit Beschreibung oder das ZIP-File hier (bereits in Makerspace Cloud gesichert). Weitere leicht angepasste Konfigurationen wurden für Basic 1000 gebaut, könnten aber auch für Basic 540 hilfreich sein (EMC2.Config.STEP-FOUR_Basic_1000.zipundEMC2.Config.STEP-FOUR_Basic_1000.zip). - Nach der Installation der Config files aus dem ZIP muss die Zeile
NML_FILE = emc.nmlaus/usr/local/etc/emc2/configs/TheCoolTool/Basic540_3axis.inientfernt werden. - Danach Basic 540 per Parallel-Port anschließen, LinuxCNC/EMC auf CLI starten:
emc(startet Axis GUI) - Danach Motor Controller Box anschalten
- Danach Schritte von Beschreibung ausführen
- Hit F1 to switch “emergency out” off, hit F2 to switch on the machine, hit F3 to get the manual controls and try to move the axes. It should be possible now.
- Also, all references in the Basic540_3axis.ini file (and files referenced there) to the fourth axis (“A”) have been removed, but this should be unnecessary as the number of axes was set to three there anyway.
Quellen:
- How to start using the STEP-FOUR Basic 540 CNC mill with EMC2?
- How to get the EMC2 machine configuration files for a STEP-FOUR Basic 540 or 1000 CNC mill?
- Kann ich die STEP-FOUR Frässoftware auf einer virtuellen Maschine verwenden?
- Wie kann ich eine CNC-Maschine (hier: STEP-FOUR Basic 1000 mit Motor-Controller SF-C2) unter Linux betreiben?
