¶ Swiitol E6 Pro Lasercutter
Der Swiitol E6 Pro ist ein 5W Diodenlaser, der für einfache Laserarbeiten benutzt werden kann.
Die Steuerung erfolgt über gbrl-Codes, die von dem eingebauten Controller abgearbeitet werden.
Auch die Strahlung dieses Lasercutters kann das Auge erblinden. Bitte darauf achten, das das Filter der Lasereinheit richtig plaziert ist und eine Schutzbrille benutzen. Auf richtiges Filterspektrum der Schutzbrille (455nm) achten - Schutzbrille für Diodenlaser benutzen!
Der Laser wurde im Dezember 2024 im Rahmen einer BlackFriday-Aktion bei CAFAGO für 50€ erworben und anschließend mit
- einem Wabenblech
- einer Luftpumpe
- weiteren Schutzbrillen
erweitert. Geplant ist noch eine Schutzhaube aus filterndem Plexiglas, sieha auch https://www.youtube.com/watch?v=rB20644RUZU (etwa bei 7:00 Minute ist das orange Plexiglas 2C04 GT getestet)
¶ Spezifikation:
Modell: E6 PRO
Gravurlineal: 365 x 305 mm
Elektrische Leistung der Maschine: 130 W
Laser Elektrische Leistung: 90W (ich vermute eher 20..25W)
Laserausgangsleistung, optische Leistung: 6 W
Laserwelle: 455 ± 5 nm
Gravurgenauigkeit: 0,02 mm Nettogewicht der Ausrüstung: 8,5 kg
Maximale Gravurgeschwindigkeit: 36.000 mm/min
Datenübertragungstyp: USB-Verbindung Fokussierungstyp: Laser mit festem Fokus, keine Fokussierung Spotgröße: 0,06 x 0,06 mm
Betriebssoftware: LaserGRBL, LightBurn für mit Win XP/Win 7/Win 8/XP/Win 10 System
APP: BURNLAB kompatibel mit iOS und Android
Graviermaterialien: Linde, Kiefer, Paulownia, Sperrholz, gelber Pfirsich, Mahagoni, Dichteplatte, Kraftpapier, nicht transparente Acrylplatte, Harz, Steinplatte, Keramik, Blätter, Bambus, Pappe, Kunststoff, Leder, PCB-Version, Aluminiumoxid, nicht reflektierendes galvanisiertes und lackiertes Metall, verspiegelter Edelstahl 304, Glas, Keramik, Baumwollstoff, Schiefer;
Schneidmaterialien: Kraftpapier, Hartholz, Paulownia, Linde, Kiefer, Weichholz, Bambusspäne mit einer Dicke von weniger als 3 mm, Schaumstoffplatten mit niedriger Dichte, nicht transparente Acrylplatten, ABS, PP und andere Platten mit einer Dicke von weniger als 3 mm, Pappe, Vliesstoff Stoffe, Holzbretter, Acryl, einige dünne Plastikbretter, Schwamm;
Unterstützte Dateiformate: NC, BMP, JPG, PNG, DXF
Stromversorgung: 100–240 V Wechselstrom, 50/60 Hz, Ausgang: 12 V, 5 A.
¶ Controller

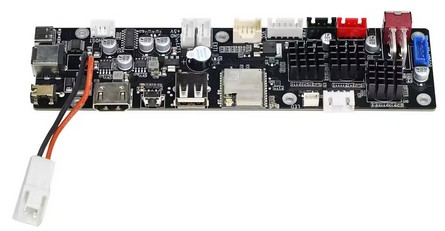

Der Controller des Swiitol E6 ist im Rahmen montiert und von unten her sichtbar.
Relativ schnell kann man erkennen, das dieses ein Swiitol-eigenes ESP32-Board mit 3 Schrittmotor-Controllern (der 3. für den rotierenden Laserzusatz).
¶ Software
Der Lasercutter kann durch
- eine Handy-Applikation BURNLAB
- der OpenSource Software "lasergbrl"
- mit der komerziellen Software "Lightburn" (gbrl-Version oder höherwertige Pro)
angesteuert werden.
¶ Lasergbrl
¶ Lightburn
https://lightburnsoftware.com/
Die Software kostet ca. 120€. Wer sie auch für den K50 Lasercutter benutzen möchte, sollte gleich die DSP-Version Lightburn Pro kaufen, die leider fast doppelt so teuer ist. Der LaserPecker 2 wird von Lightburn nicht unterstützt.
