¶ Bau einer Wortuhr
Die Idee ist nicht neu, im Internet gibt es zahlreiche, mal bessere, mal schlechtere Bastelanleitungen. Eine Uhr, die die Uhrzeit in Worten anzeigt. Und wir wollten natürlich selber tüfteln. Die Idee war, dass jeder Teilnehmer ein individuelles Design umsetzt, dass wir uns aber über Ideen, Versuche, Erfolge und Misserfolge austauschen. Das hat super funktioniert. Der eine hat viel Erfahrung mit Software, der andere mit LED-Technik und Beleuchtungsfragen und der dritte hat gute Ideen zum mechanischen Aufbau oder Platinenlayout.

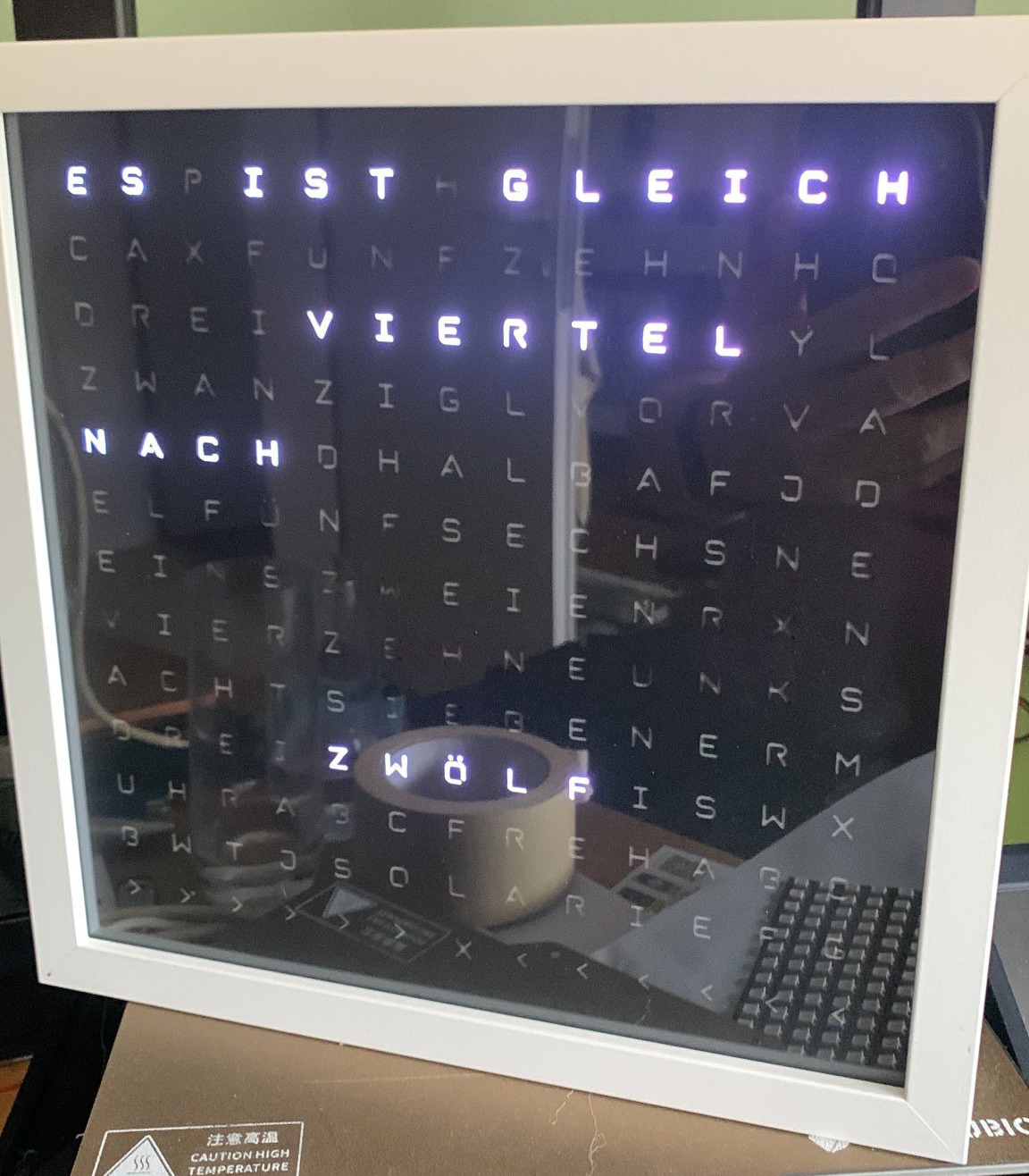

Es entstanden einfachere Design wie dieses:

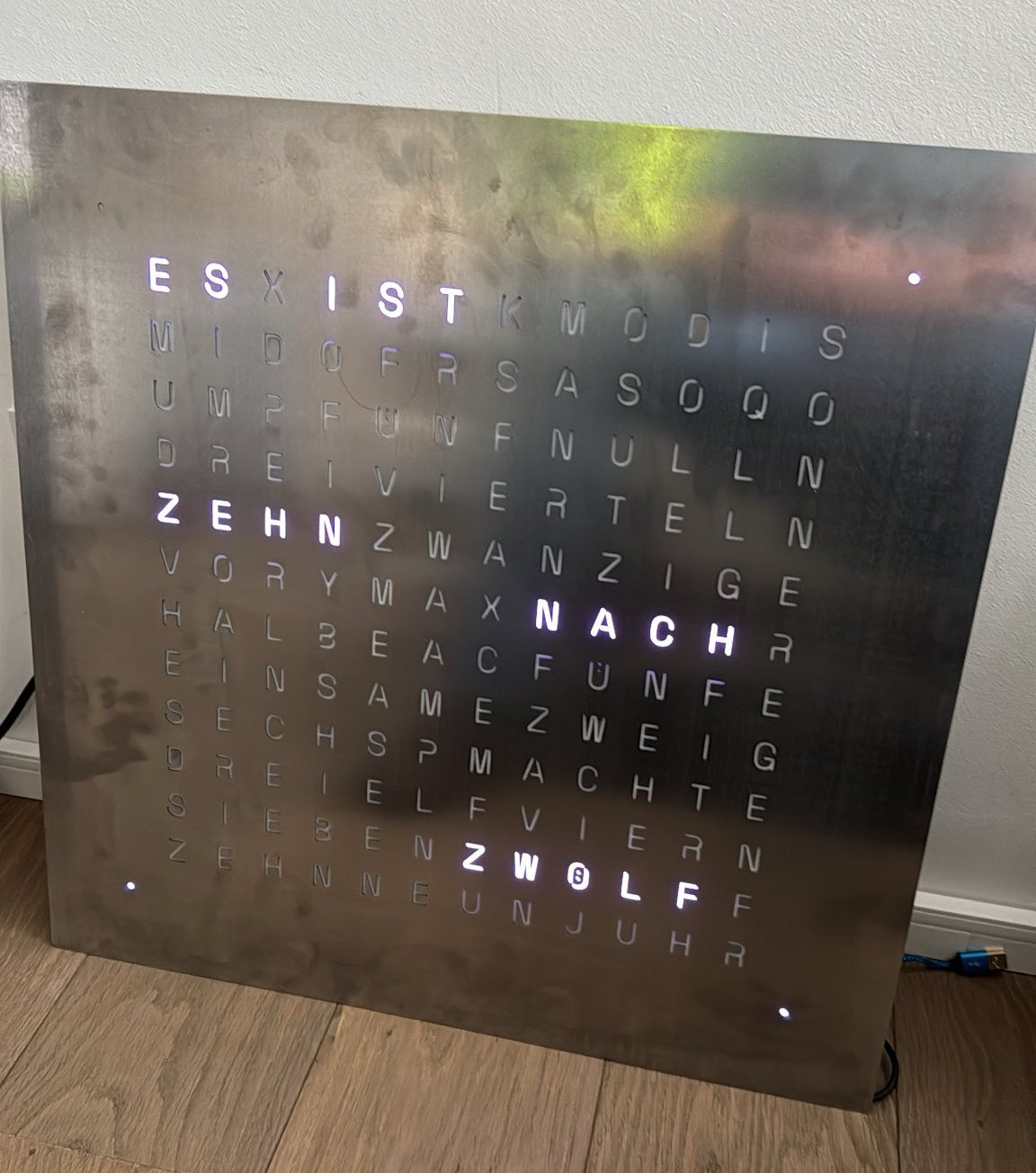

Andere haben große Uhren mit einer Edelstahlblende gebaut, wie z. B. dieses Exemplar:
Die obere Uhr besteht aus einem IKEA-Bilderrahmen, der aufgrund seiner Tiefe die Wortuhr aufnehmen kann. Die Wortuhr besteht von vorn nach hinten aus verschiedenen Objekten:
- (Plexi-)Glasscheibe des Bilderrahmens oder eine 1,2mm dicke Antireflex Acrylglasscheibe (https://www.gerstaecker.de/pmma-acrylglas-antireflex-1-2-mm.html) als Ersatz
- Blende aus schwarzem Tonpapier (180..220gr), mit den ausgelaserten Buchstaben
- Diffusor-Folie aus Papier ("Butterbrotpapier")
- optional: erneute Blende aus schwarzem Tonpapier (vermindert das Durchleuchten auf benachbarte Buchstaben)
- Wabe-Zeile und Wabe-Spalte des LED-Gitters
Diese Schnittdateien wurden in OpmenSCAD entworfen und lassen sich daher parametrisiert auf alle Design anpassen

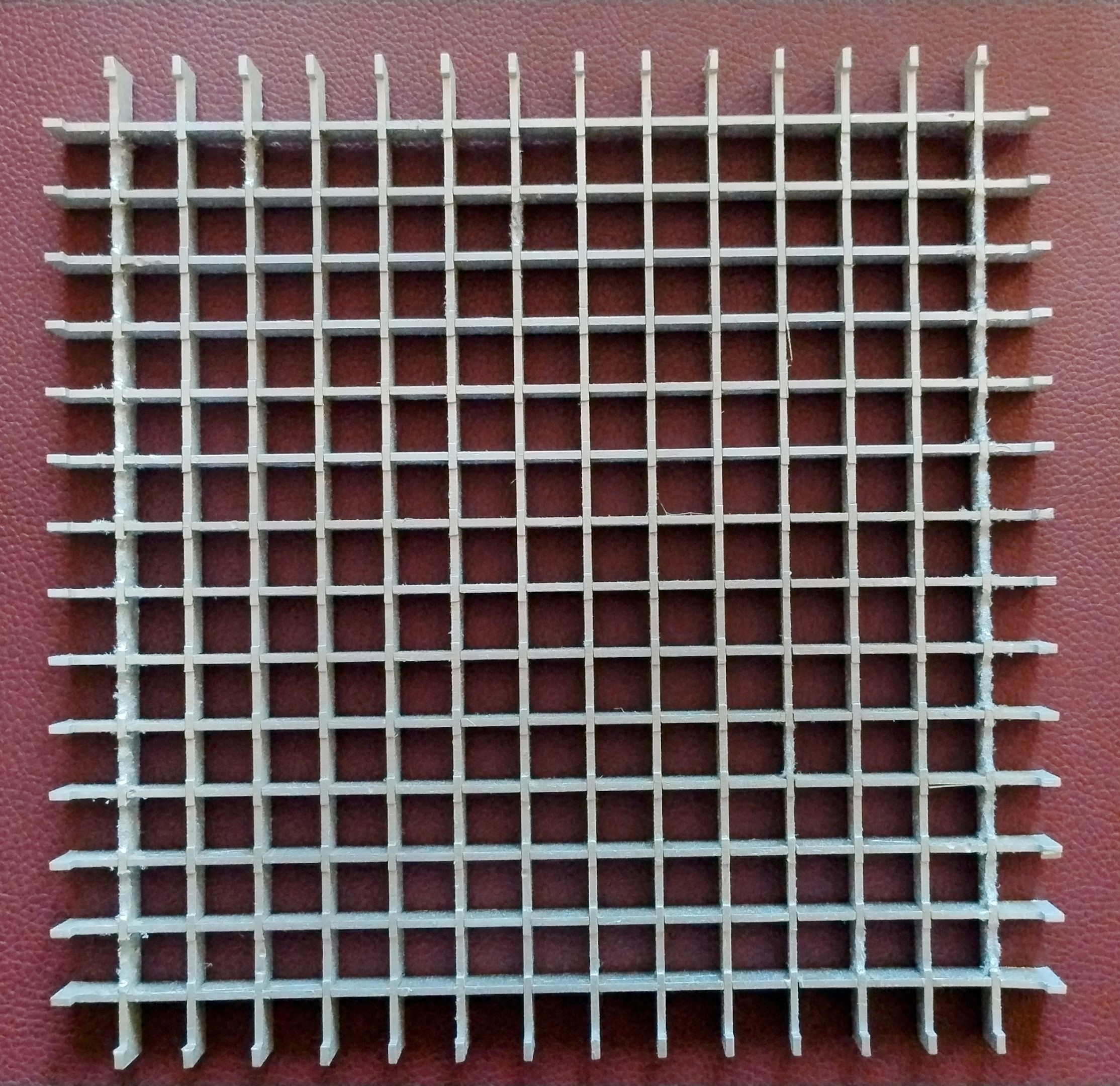

zusammengebaut:

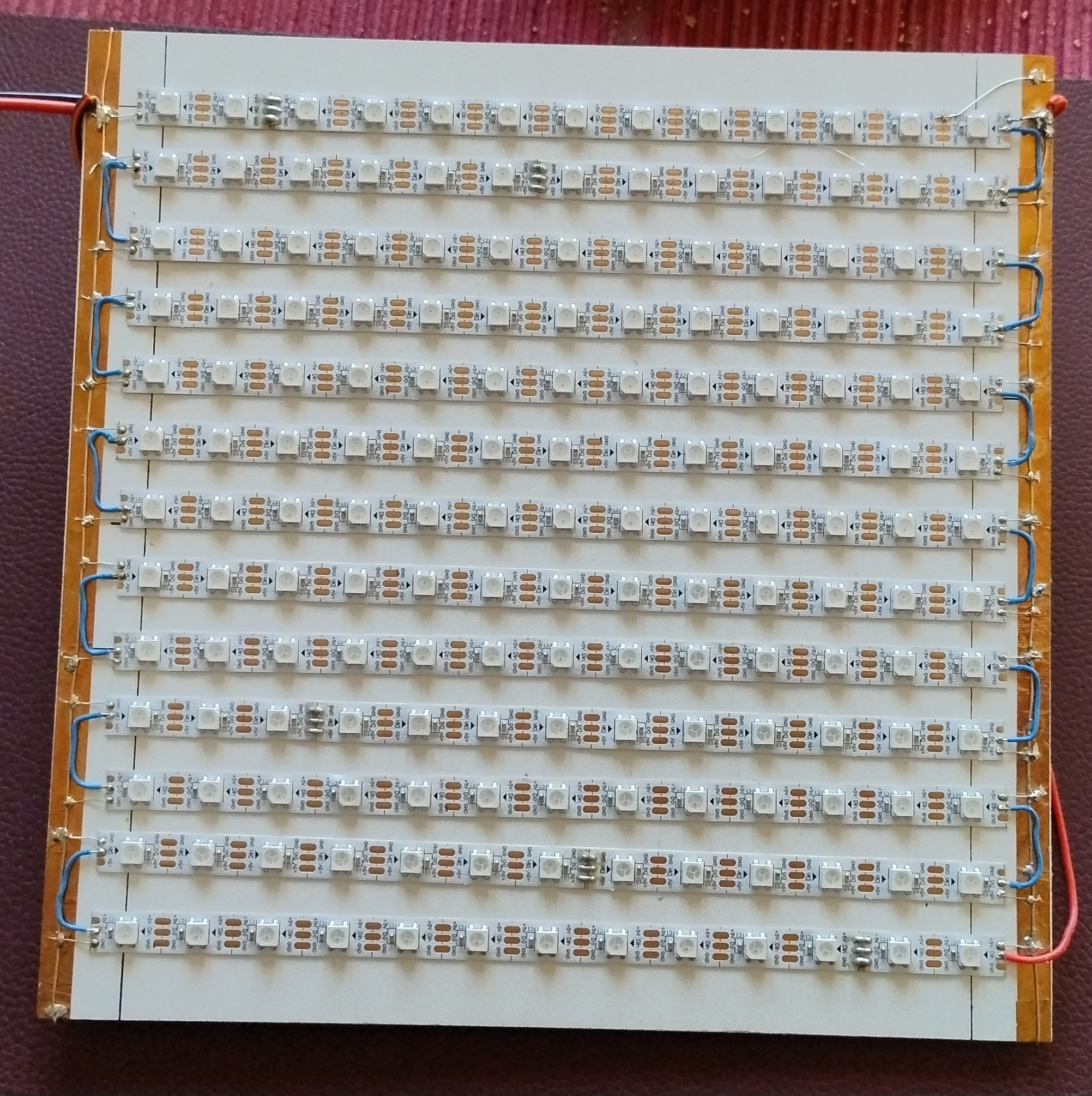

- LED-Platte (WS2812-Ledstreifen auf eine Pappe oder Holzbrett geklebt)

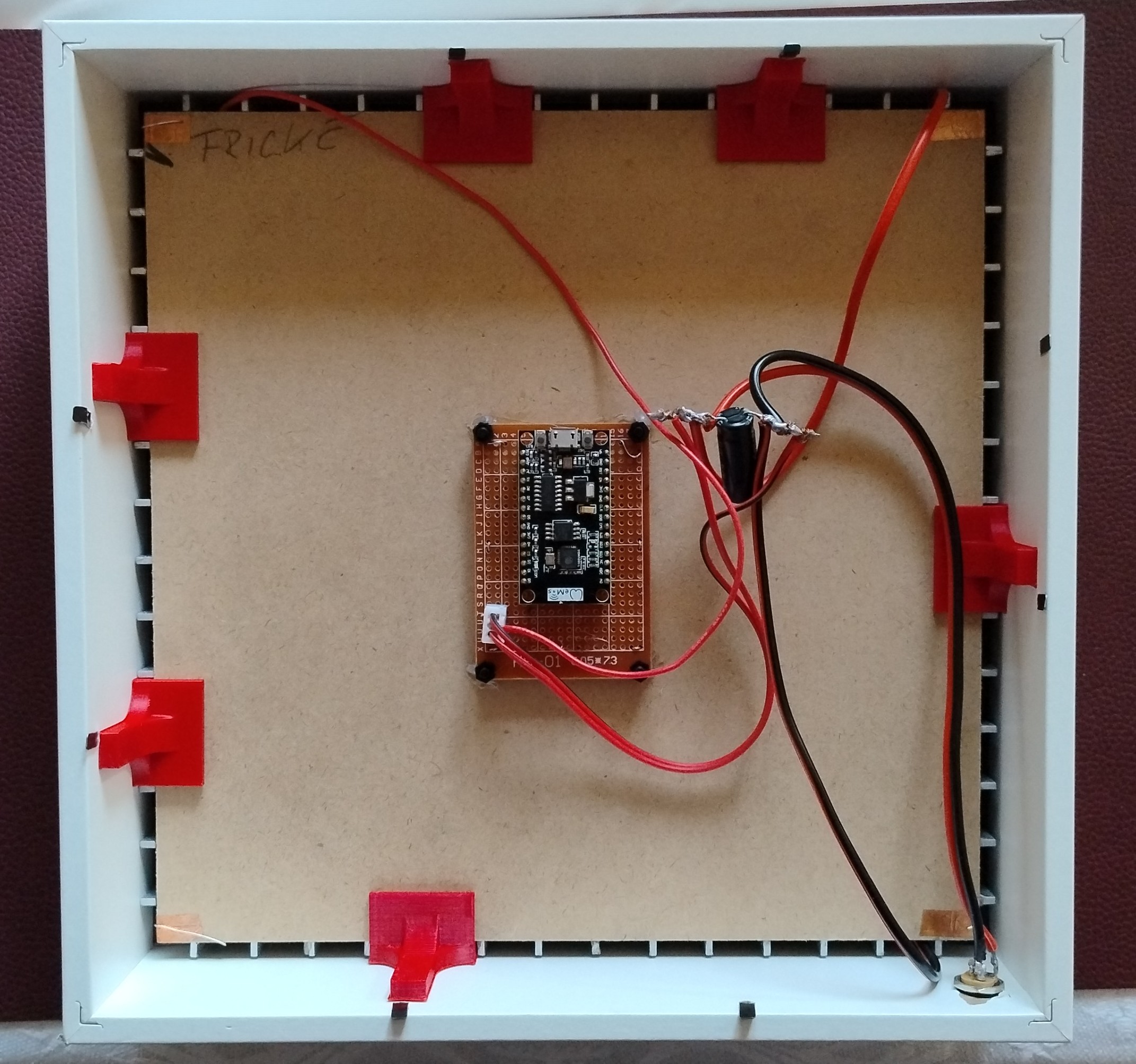

- Elektronik auf der Rückseite der LED-Platte

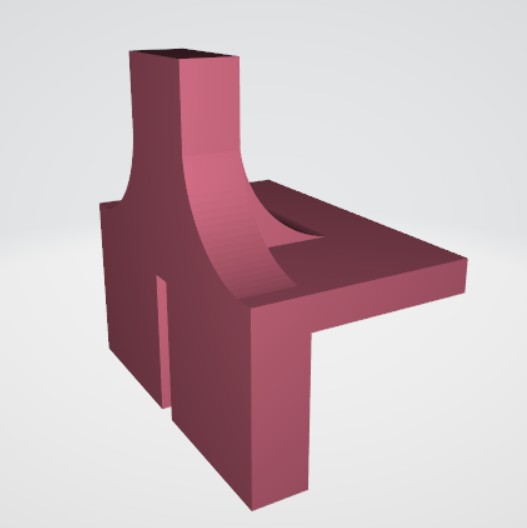

- Abstandshalter (drücken den gesamten Aufbau nach vorn und stabilisieren den Zusammenbau
Dieses Teil wurde in OpenSCAD entworfen
- Rückseite des Bilderrahmens
¶ Weitere Informationen
Eigene_Blende_mit_Inkscape_erstellen
LED_Gitter aus dem Lasercutter
LED-Platte: LED-Streifen verbaut
Elektronik1: mit ESP oder ESP32
Elektronik2: mit Raspberry Pico W
Abstandshalter
